Servizzi tat-Tħin CNC

Partijiet ta 'tħin CNC ta' preċiżjoni, sandblasting tal-wiċċ u trattament anodiku tal-kulur naturali, tolleranza ta 'toqba tal-pin {{0}}.01, żift ta' toqba 0.01, għandna 27 sena ta 'spezzjoni fl-industrija tas-Servizzi tat-Tħin CNC, merħba tikkonsulta ma' stampi .

Ibgħat l-inkjesta

Chat Now

Introduzzjoni tal-Prodott

X'inhi magna tat-tħin?

Magni tat-tħin jirreferu prinċipalment għal għodod tal-magni li jużaw it-tħin biex jipproċessaw diversi uċuħ ta 'biċċiet tax-xogħol. Normalment, it-tħin tat-tħin huwa ddominat minn moviment rotazzjonali, u l-moviment tal-biċċa tax-xogħol u t-tħin huwa l-moviment tal-għalf. Jista 'jipproċessa pjani, skanalaturi, uċuħ varji mgħawġa, gerijiet, eċċ.

Il-magna tat-tħin hija għodda tal-magni b'firxa wiesgħa ta 'użi. Partijiet tat-tħin CNC ta 'preċiżjoni jistgħu jiġu pproċessati fuq il-pjan tal-magna tat-tħin (pjan orizzontali, pjan vertikali), skanalaturi (kanal taċ-ċavetta, kanal f'forma ta' T, groove tad-denb tal-ħamiera, eċċ.), Partijiet bis-snien (ger, xaft spline), sprocket), spirali wiċċ (ħajt, groove spirali) u diversi uċuħ mgħawġa. Barra minn hekk, jista 'jintuża wkoll biex jipproċessa l-wiċċ u t-toqba ta' ġewwa tal-korp li jdur u jwettaq xogħol ta 'qtugħ. Meta l-magna tat-tħin tkun qed taħdem, il-biċċa tax-xogħol hija installata fuq il-mejda tax-xogħol jew l-aċċessorji bħar-ras ta 'l-indiċjar. Il-moviment ewlieni tat-tħin tat-tħin huwa r-rotazzjoni, supplimentata mill-moviment tal-għalf tal-mejda tax-xogħol jew tar-ras tat-tħin, u l-biċċa tax-xogħol tista 'tikseb il-wiċċ tal-ipproċessar meħtieġ. Minħabba l-qtugħ intermittenti b'ħafna xafra, il-produttività tal-magna tat-tħin hija għolja. Fi kliem sempliċi, magna tat-tħin hija għodda tal-magni li tista 'tħaffir, tħaffer u toqrob biċċa tax-xogħol.

Kalibrazzjoni ta 'preċiżjoni ta' magni tat-tħin

1. Kalibrazzjoni tal-assi X tal-magni tat-tħin

2. Ħoll ftit l-4 boltijiet, iżda huwa meħtieġ li jiġi żgurat li l-4 boltijiet għad għandhom xi reżistenza għall-frizzjoni. F'dan iż-żmien, uża r-ras biex iddawwar il-boltijiet biex taġġusta l-angoli tax-xellug u tal-lemin. Matul il-proċess, indikatur tal-arloġġ għandu jitqiegħed fuq il-wiċċ tat-tarf tal-magħżel biex titkejjel il-pożizzjoni korretta tal-mejda tax-xogħol.

3. Korrezzjoni tal-assi Y tal-magna tat-tħin

4. Ħoll ftit it-3 boltijiet, imma kun żgur li t-3 boltijiet ma jkunux laxki wisq biex jiffaċilitaw ix-xogħol ta 'rfinar. F'dan iż-żmien, uża d-driegħ biex iddawwar il-boltijiet u poġġi dial gauge fuq it-tarf tal-magħżel biex tkejjel il-pożizzjoni korretta tal-mejda tax-xogħol.

5. Korrezzjoni orizzontali tal-magna tat-tħin

6. Poġġi l-livell ta 'l-ispirtu fuq il-wiċċ tax-xogħol.

7. Iċċekkja l-punt A u l-punt B tal-miter tal-livell, il-valur permess huwa 0.06mm/m.

8. Jekk meħtieġ, spacers jistgħu jitqiegħdu taħt l-għodda tal-magni.

Tipi ta' magni tat-tħin

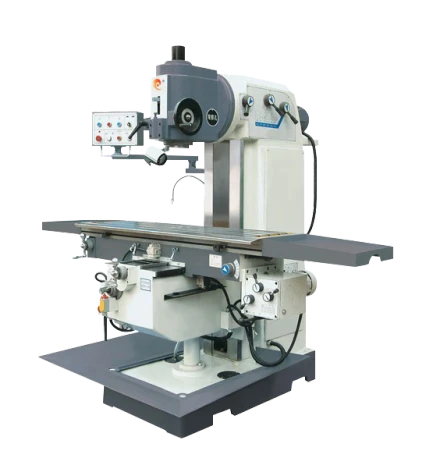

product-440-451

Ikklassifikati mill-istruttura tiegħu

(1) Magna tat-tħin tad-desktop: magna tat-tħin żgħira użata għat-tħin ta 'partijiet żgħar bħal strumenti u meters.

(2) Magna tat-tħin cantilever: Il-magna tat-tħin bir-ras tat-tħin immuntata fuq il-cantilever, is-sodda hija rranġata orizzontalment, il-cantilever normalment jista 'jiċċaqlaq vertikalment tul il-ferrovija tal-gwida tal-kolonna fuq naħa waħda tas-sodda, u r-ras tat-tħin timxi tul il- rail ta' gwida tal-cantilever.

(3) Magna tat-tħin tal-muntun: Il-magna tat-tħin max-xaft prinċipali installat fuq il-muntun, is-sodda hija rranġata orizzontalment, il-muntun jista 'jiċċaqlaq lateralment tul il-ferrovija tal-gwida tas-sarġ, u s-sarġ jista' jiċċaqlaq vertikalment tul il-ferrovija tal-gwida tal-kolonna.

(4) Magna tat-tħin Gantry: Is-sodda hija rranġata orizzontalment, u l-kolonni u travi ta 'konnessjoni fuq iż-żewġ naħat jiffurmaw magna tat-tħin b'qafas tal-portal. Ir-ras tat-tħin hija installata fuq ir-raġġ u l-kolonna u tista 'timxi tul il-ferrovija ta' gwida tagħha. Normalment ir-raġġ jista 'jiċċaqlaq vertikalment tul il-ferrovija tal-gwida tal-kolonna, u l-bank tax-xogħol jista' jiċċaqlaq b'mod lonġitudinali tul il-ferrovija tal-gwida tas-sodda. Għall-ipproċessar fuq skala kbira.

(5) Magna tat-tħin tal-pjan: magna tat-tħin użata għat-tħin tal-pjani u l-iffurmar tal-uċuħ. Is-sodda hija rranġata orizzontalment. Normalment, il-mejda tax-xogħol timxi lonġitudinali tul il-ferrovija tal-gwida tas-sodda, u l-magħżel jista 'jiċċaqlaq assjali. Għandu struttura sempliċi u effiċjenza għolja fil-produzzjoni.

(6) Magni tat-tħin tal-kopja: magna tat-tħin li twettaq ipproċessar tal-kopja fuq biċċiet tax-xogħol. Ġeneralment użat għall-ipproċessar ta 'biċċiet tax-xogħol ta' forma kumplessa.

(7) Magna tat-tħin tal-mejda li tgħolli: magna tat-tħin b'mejda li tgħolli li tista 'timxi vertikalment tul il-binarji tas-sodda, ġeneralment il-mejda tax-xogħol u s-sarġ installati fuq il-mejda li tgħolli jistgħu jiċċaqalqu lonġitudinali u lateralment, rispettivament.

(8) Rocker arm tħin magna: Il-rocker arm huwa installat fuq il-quċċata tas-sodda, u r-ras tat-tħin hija installata f'tarf wieħed tar-rocker arm. Id-driegħ tar-rocker jista 'jdur u jiċċaqlaq fil-pjan orizzontali, u r-ras tat-tħin tista' ddur f'ċertu angolu fuq il-wiċċ tat-tarf tar-driegħ tar-rocker.

(9) Magna tat-tħin tat-tip tas-sodda: Il-bank tax-xogħol ma jistax jitneħħa u jitbaxxa, iżda jista 'jiċċaqlaq b'mod lonġitudinali tul il-ferrovija tal-gwida tas-sodda, u r-ras jew il-kolonna tat-tħin jistgħu jintużaw għall-moviment vertikali tal-magna tat-tħin.

(10) Magni tat-tħin speċjali: bħal magna tat-tħin tal-għodda: magna tat-tħin użata għal għodod u forom tat-tħin, bi preċiżjoni għolja tal-magni u forom kumplessi tal-magni.

Sommarju

Partijiet tat-tħin	Mitħna kbira tal-ilma tal-wiċċ, tħin ċilindriku intern u estern, magna tat-tħin tal-gantry, magna tat-tħin
tip ta 'proċessar	Tidwir, tħin, tħaffir, servizzi oħra ta 'magni
materjal tal-ipproċessar	Aluminju, ram, ram, metall, azzar li ma jissaddadx, liga tal-azzar, liga tal-aluminju, eċċ.
post tal-oriġini	Belt Dongguan, Provinċja ta 'Guangdong, iċ-Ċina
Daqs	daqs tad-dwana
format tal-fajl	3D:STP,PASS,X_T 2D:PDF,DWG,DXF
